一、前言#

在远程办公和跨地域协作日益普及的今天，异地组网已成为许多企业和个人用户的刚需。虚拟专用网络（VPN）作为一种通过公用网络构建安全、加密的逻辑专用网络的技术，能够将分散在不同地理位置的设备连接起来，让用户如同使用私有物理网络一样安全地传输数据。

本文将结合一次真实的路由器VPN配置经历，从技术原理到实战操作，完整介绍如何使用IPsec VPN实现总部与分支机构的安全互联。

二、什么是异地组网？#

简单来说，异地组网就是让位于不同地点的设备可以通过互联网实现安全、稳定的连接，从而共享数据和资源。VPN是实现这一目标最常用的方式。

VPN的核心目标非常明确：让设备从逻辑上接入一个远程局域网，获得一个内网IP，进而能够访问整个内网的所有资源——比如文件共享、打印机、内部网站、数据库等。这与“内网穿透”的理念有所不同：内网穿透是把内网的服务“拉出来”暴露给外网，而VPN是让你“钻进去”成为内网的一部分。

三、VPN的核心技术原理#

IPsec VPN之所以能实现安全通信，主要依赖以下几项核心技术：

隧道技术（Tunneling） 是VPN的基石——将原始数据包封装在新的协议头中，通过公共网络传输，实现逻辑隔离。简单来说，就像把一个内网信封装进一个加密快递箱里，通过公网寄到VPN服务器，服务器拆盒后再把信送到目的地。

数据加密则保证传输安全，常见算法包括AES、3DES等，密钥通过IKE（Internet密钥交换协议）动态协商。

身份认证确保通信双方身份可信，可通过预共享密钥（PSK）、数字证书或用户名/密码等方式实现。

四、实战场景：两端TL-ER3220G路由器IPsec VPN组网#

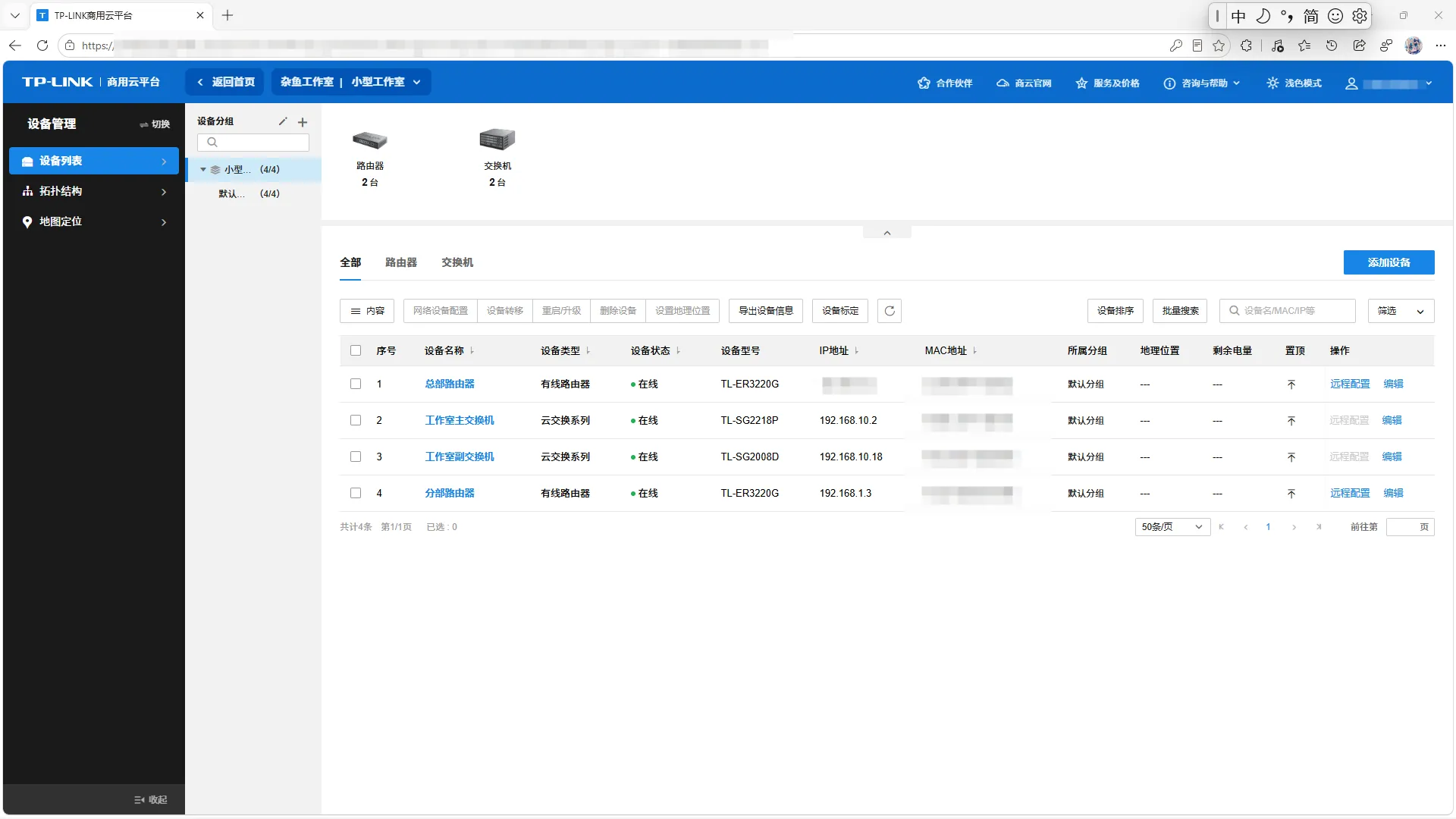

本次实战场景为：总部为TL-ER3220G路由器，拥有固定公网IP；分部同样使用TL-ER3220G，但获取的是运营商内网IP（如100.64.x.x）。

TP-LINK企业级路由器支持丰富的VPN功能，其中IPsec VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源共享

关键要点#

在这种“一端有公网、一端在内网”的典型场景下，最核心的思路是：**让没有公网IP的远端路由器主动发起连接。**这需要在配置上使用“野蛮模式”和“NAT穿透”技术。

TL-ER3220G支持NAT-T（NAT穿透），会自动检测中间的NAT设备，将VPN数据包封装到UDP 500和4500端口上，解决NAT带来的问题。如果远端处于多层NAT下，有时可能需要在最外层的NAT设备上手动做端口映射（UDP 500和4500），指向远端路由器的WAN口IP。

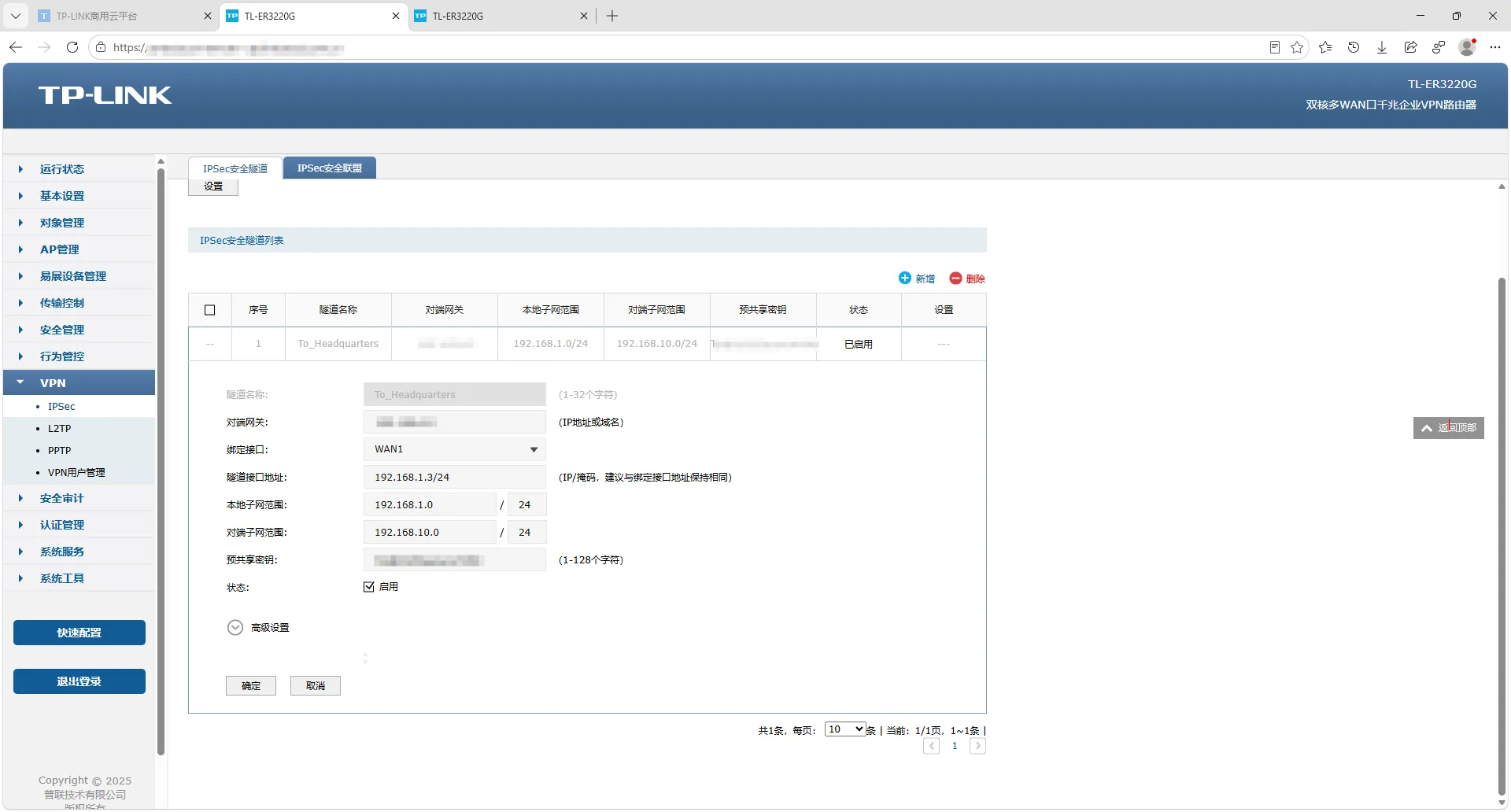

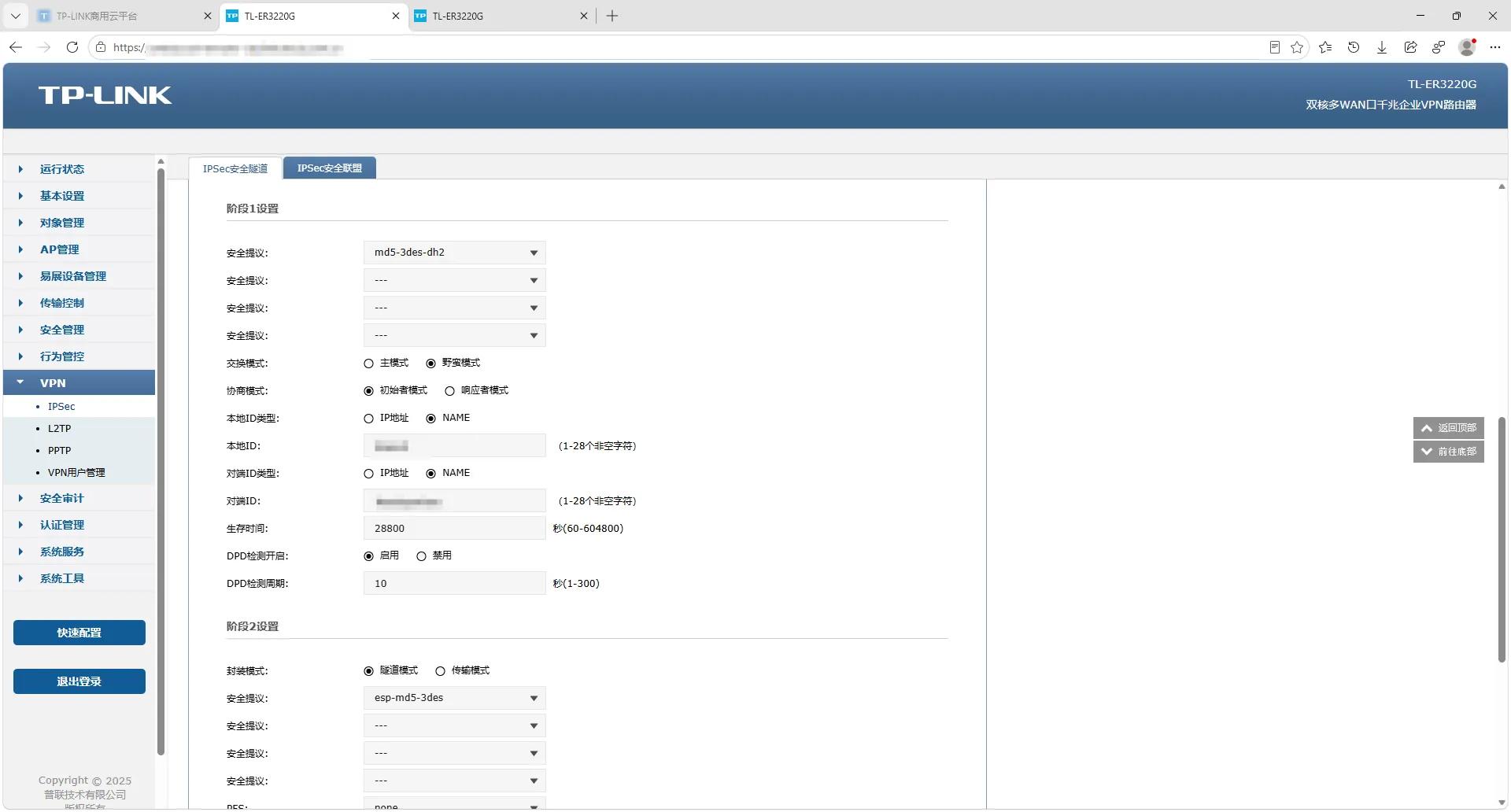

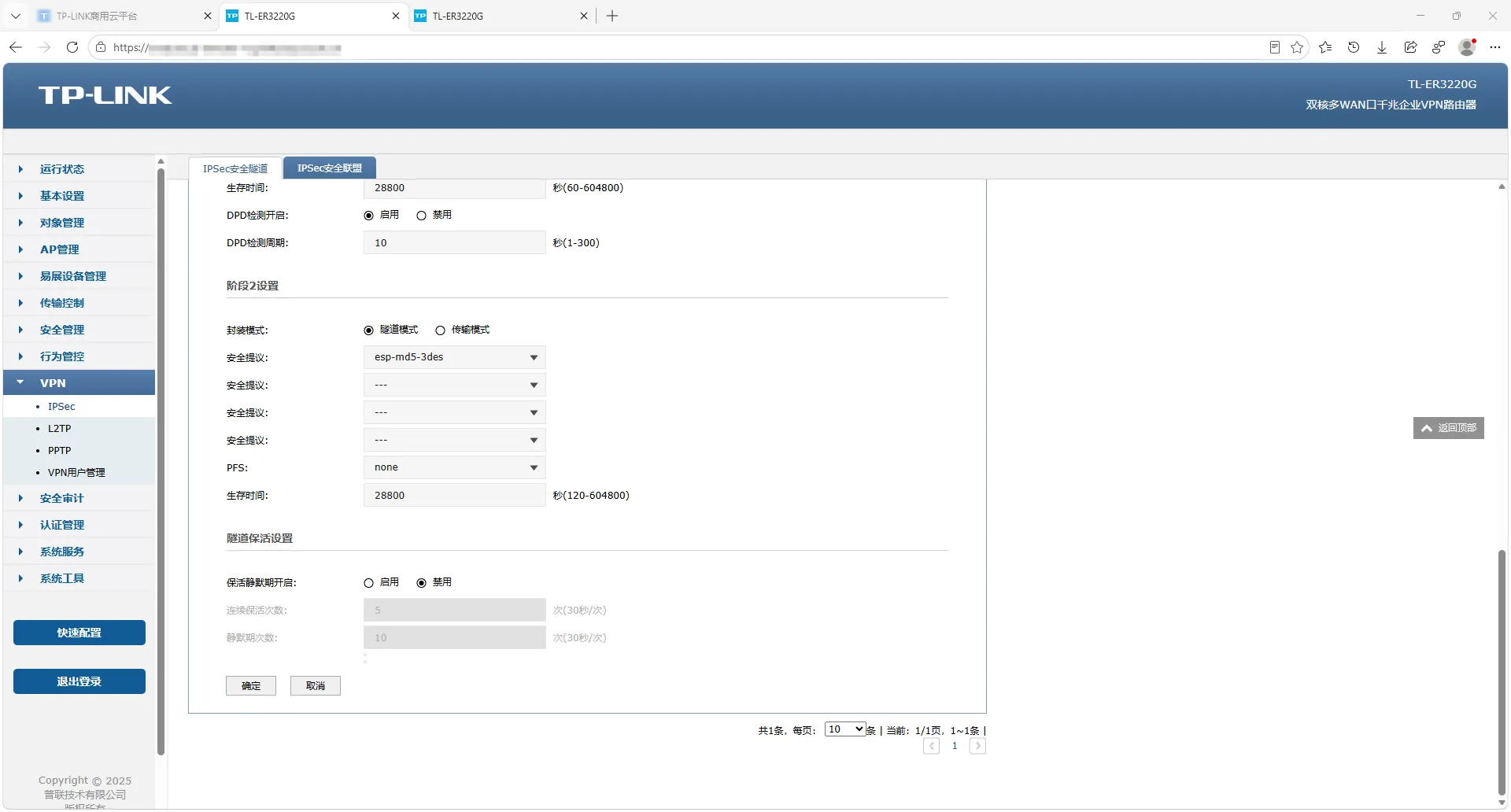

总部路由器配置#

总部作为“响应者”，等待远端发起连接。关键配置点如下：

• 配置项：对端网关
  填写内容：0.0.0.0
  说明：接受任意地址的连接请求

  • 配置项：绑定端口
    填写内容：按照实际选择
    说明：选择WAN端口作为VPN端口

• 配置项：本地子网范围
  填写内容：192.168.10.0/24
  说明：总部内网网段

• 配置项：对端子网范围
  填写内容：192.168.1.0/24
  说明：远端内网网段（必须与本地不同）

• 配置项：交换模式
  填写内容：野蛮模式
  说明：NAT场景使用

• 配置项：协商模式
  填写内容：响应者模式
  说明：等待对端发起

• 配置项：本地ID
  填写内容：Headquarters
  说明：标识身份，使用NAME类型而非IP

• 配置项：对端ID
  填写内容：Branch
  说明：与远端配置的本地ID对应

使用NAME作为ID类型而不使用IP地址，是为了防止NAT导致ID校验失败——远端路由器在NAT后，其看到的“本地IP”与总部实际看到的IP并不相同。

远端路由器配置#

远端作为“发起者”，主动向总部建立连接：

• 配置项：对端网关
  填写内容：总部的公网IP
  说明：不能填0.0.0.0

• 配置项：本地子网范围
  填写内容：192.168.1.0/24
  说明：远端内网网段

• 配置项：对端子网范围
  填写内容：192.168.10.0/24
  说明：总部内网网段（与总部配置相反）

• 配置项：交换模式
  填写内容：野蛮模式
  说明：与总部一致

• 配置项：协商模式
  填写内容：初始者模式
  说明：主动发起连接

• 配置项：本地ID
  填写内容：Branch
  说明：与总部对端ID对应

• 配置项：对端ID
  填写内容：Headquarters
  说明：与总部本地ID对应

五、验证与排障#

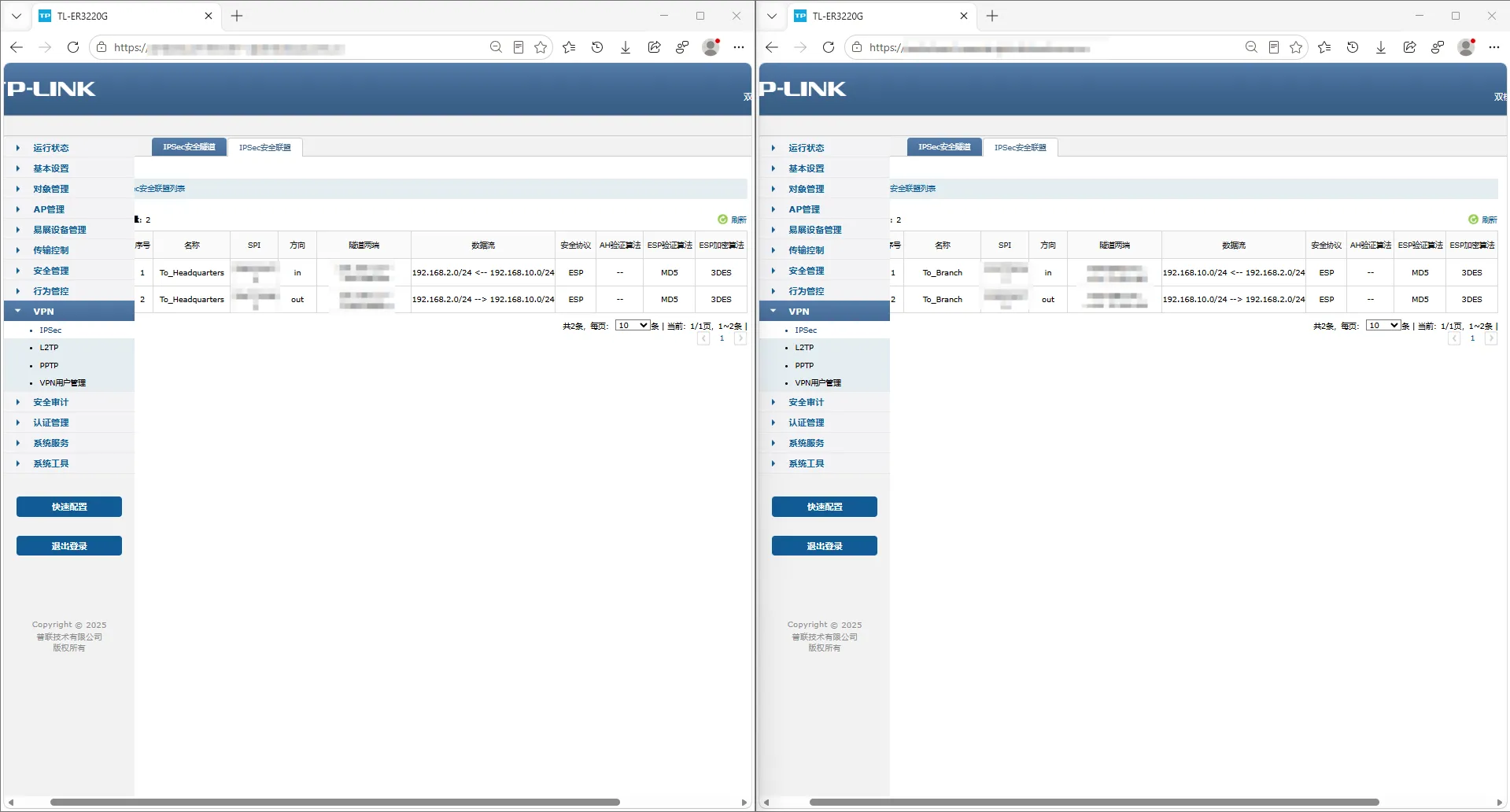

配置完成后，可以在路由器的“IPsec安全联盟”页面查看隧道状态。成功建立后，会有入站（in）和出站（out）两条安全联盟记录，表明通信是双向的。

六、总结与对比#

IPsec VPN适用于企业分支机构互联，通过预共享密钥认证和ESP协议加密，提供网络层安全隧道。配置虽有一定复杂度，但作为企业级解决方案，其稳定性和安全性都有保障。

对于不同场景，也可以考虑其他方案：

• 家庭用户：DDNS配合VPN，既方便访问又保证安全

• 中小企业：VPN服务器支持多员工同时接入

• 技术人员：ZeroTier或SSH隧道提供更高定制化

无论选择哪种方案，理解VPN的核心原理——隧道封装、加密认证、路由转发——都能帮助我们更好地完成异地组网配置，让跨地域的网络连接变得安全而高效。

七、END#

部分素材录制时间不同，可能存在细节差异，欢迎指正！
感谢您的阅读。
